ЭЛЕКТРОМАГНИТНЫЙ ГАЗОВЫЙ КЛАПАН С РУЧНЫМ ВЗВОДОМ ЗАТВОРА «НОРМАЛЬНО-ОТКРЫТЫЙ». Ду 25 — 300 мм, Ру = 0,5 bar, пр-во Италия.

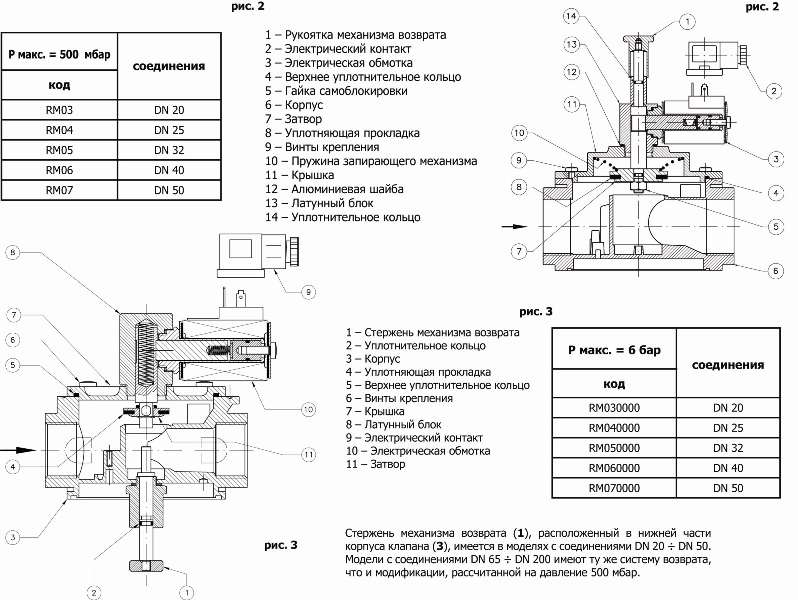

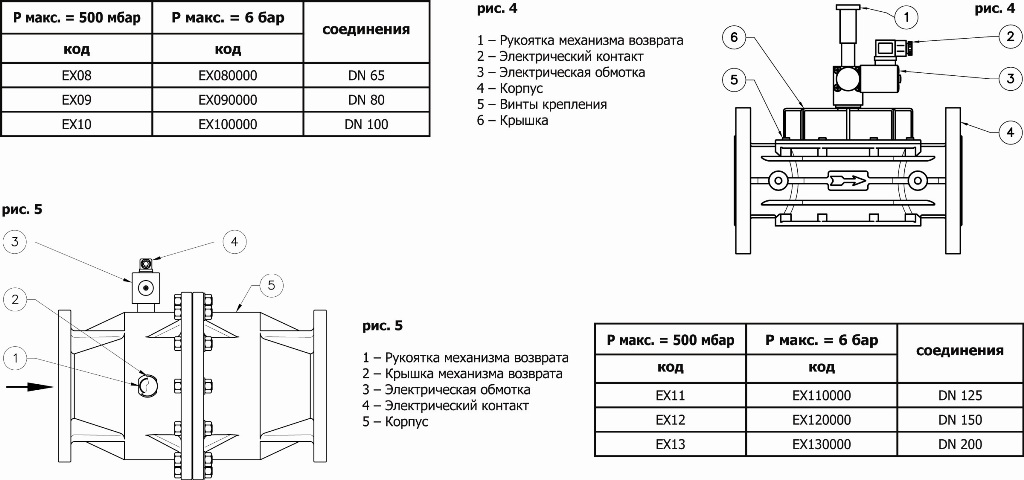

Клапаны MADAS M16/RMO N.A. — M16/RMOC N.A. — M16/RM N.A. представляет собой быстродействующий, нормально открытый клапан с ручным взводом. Открытие клапана производится только вручную, с помощью рычага взвода.
Клапан предназначен для использования в качестве запорно-регулирующего органа трубопроводных магистралей и газогорелочных устройств с рабочей средой в виде природного газа, воздуха или сжиженного нефтяного газа с давлением до 0,6 МПа.
Модель M16/RMOC N.A. может комплектоваться кнопкой для ручного отключения подачи газа из системы. Эта кнопка заменяет шаровый кран на линии газопровода и позволяет осуществлять периодические профилактические осмотры электромагнитного клапана.
Модификация для давления 6 бар отвечает требованиям Директивы 97/9/EC (PED — по оборудованию для работы под давлением)
Сертифицирован в соответствии с системой сертификации ГОСТ Р
Отвечает требованиям Директивы 94/9/EC (ATEX — по оборудованию для работы в потенциально взрывоопасных местах)
Отвечает требованиям Директивы 2004/108/EC ( по электромагнитной совместимости)
Отвечает требованиям Директивы 2006/95/EC (по низковольтным системам)
Применение: неагрессивные газы трех групп (сухие газы)
Резьбовые соединения, Rp (латунный корпус): (DN 15 ÷ DN 25) согласно EN 10226
Резьбовые соединения, Rp: (DN 20 ÷ DN 50) согласно EN 10226
Фланцевые соединения, PN 16: (DN 65 ÷ DN 300) согласно ГОСТ 12820-80
Электропитание: 12В пост. тока, 12В/50Гц, 24В пост. тока, 24В/50Гц,110В/50Гц, 230В/50-60Гц
Допустимые отклонения напряжения: -15% … +10%
Максимальное рабочее давление: 500 мбар или 6 бар (50 или 600 кПа)
Температура окр. среды: -40 ÷ +60 °C
Максимальная поверхностная температура: 70 °C
Степень защиты: IP65
Группа: 2
Время закрытия: <1 сек.
Полиамидная смола, упакованная в стекловолокно
Контакты типа DIN 43650
Класс изоляции F (155°)
Класс эмалированной медной проволоки H (180°)
Штампованный алюминий (UNI EN 1706)
Латунь OT-58 (UNI EN 12164)
Нержавеющая оцинкованная сталь и нержавеющая сталь марки 430 F (UNI EN 10088)
Алюминий 11S (UNI 9002-5)
Бутадиенакрилонитрильный каучук (UNI 7702)
| Диаметр, мм | Цена, грн. Ру=0,5 bar | Цена, грн. Ру=6 bar |
|---|---|---|
| 20 | 360 | 420 |
| 25 | 456 | 546 |
| 32 | 750 | 930 |
| 40 | 750 | 930 |
| 50 | 990 | 1230 |
| 65 | 2610 | 3126 |
| 80 | 2910 | 3432 |
| 100 | 4776 | 6060 |
| 125 | 9216 | 11574 |
| 150 | 9216 | 11574 |
| 200 | 25554 | 31926 |
| 200 | 43824 | 511138 |
