ОПИСАНИЕ И НАЗНАЧЕНИЕ

Электромагнитный клапан серии M16/RMO N.C. или M16/RM N.C. представляет собой быстродействующий, нормально закрытый клапан с ручным взводом. Открытие клапана производится только вручную, с помощью рычага взвода, и только после подачи напряжения питания на соленойд.

Клапан предназначен для использования в качестве запорно-регулирующего органа трубопроводных магистралей и газогорелочных устройств с рабочей средой в виде природного газа, воздуха или сжиженного нефтяного газа с давлением до 0,6 МПа.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Применение: неагрессивные газы трех групп (сухие газы)
• Резьбовые соединения, Rp (латунный корпус): (DN 15 ÷ DN 25) согласно EN 10226
• Резьбовые соединения, Rp: (DN 20 ÷ DN 50) согласно EN 10226
• Фланцевые соединения, PN 16: (DN 65 ÷ DN 300) согласно ISO 7005
• Электропитание: 12В пост. тока, 12В/50Гц, 24В пост. тока, 24В/50Гц,110В/50Гц, 230В/50-60Гц
• Допустимые отклонения напряжения: -15% … +10%
• Максимальное рабочее давление: 500 мбар или 6 бар (50 или 600 кПа)
• Температура окр. среды: -40 ÷ +60 °C
• Максимальная поверхностная температура: 75 °C
• Степень защиты: IP65
• Группа: 2
• Класс: А
• Время закрытия: <1 сек.
• Степень фильтрации: 50µм
• Класс фильтрации: G2 (согласно EN 779)

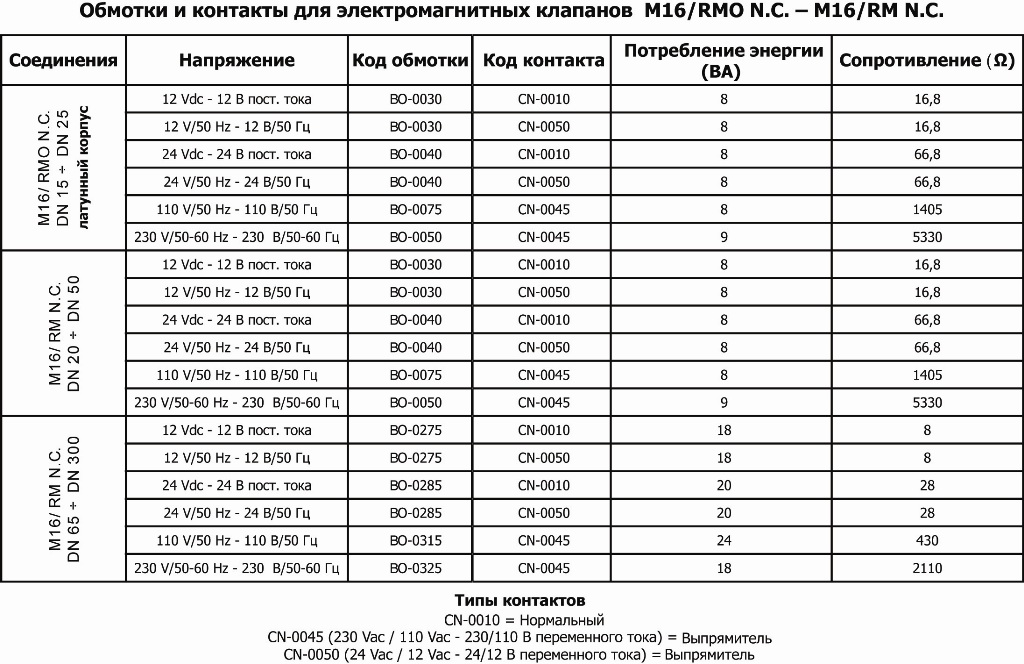

  ОБМОТКА

• Полиамидная смола, упакованная в стекловолокно
• Контакты типа DIN 43650
• Класс изоляции F (155°)
• Класс эмалированной медной проволоки H (180°)


  МАТЕРИАЛЫ

• Штампованный алюминий (UNI EN 1706)
• Латунь OT-58 (UNI EN 12164)
• Нержавеющая оцинкованная сталь и нержавеющая сталь марки 430 F (UNI EN 10088)
• Алюминий 11S (UNI 9002-5)
• Бутадиенакрилонитрильный каучук (UNI 7702)

ЦЕНЫ

Исполнение нормально закрытый (НЗ), с ручным взводом
